iOS APP冷启动优化

释放双眼,带上耳机,听听看~!

本文主要从main()函数前后,编译期间等着手优化APP冷启动效率。

一、优化main()之前

在编译时把数据(如函数指针)写入到可执行文件的__DATA段中,运行时再从__DATA段取出数据进行相应的操作(调用函数)。

为什么要用借用__DATA段呢?原因就是为了能够覆盖所有的启动阶段,例如main()之前的阶段。

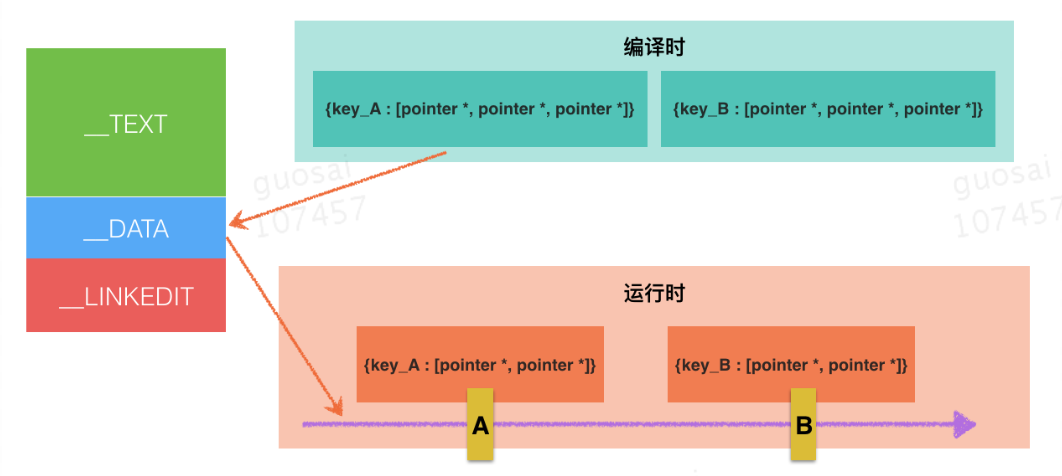

Kylin实现原理简述:Clang 提供了很多的编译器函数,它们可以完成不同的功能。其中一种就是 section() 函数,section()函数提供了二进制段的读写能力,它可以将一些编译期就可以确定的常量写入数据段。 在具体的实现中,主要分为编译期和运行时两个部分。在编译期,编译器会将标记了 attribute((section())) 的数据写到指定的数据段中,例如写一个{key(key代表不同的启动阶段), *pointer}对到数据段。到运行时,在合适的时间节点,在根据key读取出函数指针,完成函数的调用。

上述方式,可以封装成一个宏,来达到代码的简化,以调用宏 KLN_STRINGS_EXPORT(“Key”, “Value”)为例,最终会被展开为:

__attribute__((used, section("__DATA" "," "__kylin__"))) static const KLN_DATA __kylin__0 = (KLN_DATA){(KLN_DATA_HEADER){"Key", KLN_STRING, KLN_IS_ARRAY}, "Value"};

使用示例,编译器把启动项函数注册到启动阶段A:

KLN_FUNCTIONS_EXPORT(STAGE_KEY_A)() { // 在a.m文件中,通过注册宏,把启动项A声明为在STAGE_KEY_A阶段执行
// 启动项代码A
}
KLN_FUNCTIONS_EXPORT(STAGE_KEY_A)() { // 在b.m文件中,把启动项B声明为在STAGE_KEY_A阶段执行
// 启动项代码B
}

在启动流程中,在启动阶段STAGE_KEY_A触发所有注册到STAGE_KEY_A时间节点的启动项,通过对这种方式,几乎没有任何额外的辅助代码,我们用一种很简洁的方式完成了启动项的自注册。

- (BOOL)application:(UIApplication *)application didFinishLaunchingWithOptions:(NSDictionary *)launchOptions {
// 其他逻辑
[[KLNKylin sharedInstance] executeArrayForKey:STAGE_KEY_A];  // 在此触发所有注册到STAGE_KEY_A时间节点的启动项
// 其他逻辑
return YES;
}

完成对现有的启动项的梳理和优化后,我们也输出了后续启动项的添加&维护规范,规范后续启动项的分类原则,优先级和启动阶段。目的是管控性能问题增量,保证优化成果。

二、优化main()之前

在调用main()函数之前,基本所有的工作都是由操作系统完成的,开发者能够插手的地方不多,所以如果想要优化这段时间,就必须先了解一下,操作系统在main()之前做了什么。main()之前操作系统所做的工作就是把可执行文件(Mach-O格式)加载到内存空间,然后加载动态链接库dyld,再执行一系列动态链接操作和初始化操作的过程(加载、绑定、及初始化方法)。这方面的资料网上比较多,但重复性较高,此处附上一篇WWDC的Topic:Optimizing App Startup Time 。

加载过程—从exec()到main()

真正的加载过程从exec()函数开始,exec()是一个系统调用。操作系统首先为进程分配一段内存空间,然后执行如下操作:

  1. 把App对应的可执行文件加载到内存。
  2. 把Dyld加载到内存。
  3. Dyld进行动态链接。

下面我们简要分析一下Dyld在各阶段所做的事情:

阶段 工作
加载动态库 Dyld从主执行文件的header获取到需要加载的所依赖动态库列表,然后它需要找到每个 dylib,而应用所依赖的 dylib 文件可能会再依赖其他 dylib,所以所需要加载的是动态库列表一个递归依赖的集合
Rebase和Bind – Rebase在Image内部调整指针的指向。在过去,会把动态库加载到指定地址,所有指针和数据对于代码都是对的,而现在地址空间布局是随机化,所以需要在原来的地址根据随机的偏移量做一下修正 – Bind是把指针正确地指向Image外部的内容。这些指向外部的指针被符号(symbol)名称绑定,dyld需要去符号表里查找,找到symbol对应的实现
Objc setup – 注册Objc类 (class registration) – 把category的定义插入方法列表 (category registration) – 保证每一个selector唯一 (selector uniquing)
Initializers – Objc的+load()函数 – C++的构造函数属性函数 – 非基本类型的C++静态全局变量的创建(通常是类或结构体)

最后 dyld 会调用 main() 函数,main() 会调用 UIApplicationMain(),before main()的过程也就此完成。

了解完main()之前的加载过程后,我们可以分析出一些影响T1时间的因素:

  1. 动态库加载越多,启动越慢。
  2. ObjC类,方法越多,启动越慢。
  3. ObjC的+load越多,启动越慢。
  4. C的constructor函数越多,启动越慢。
  5. C++静态对象越多,启动越慢。

针对以上几点,我们做了如下一些优化工作。

代码瘦身

随着业务的迭代,不断有新的代码加入,同时也会废弃掉无用的代码和资源文件,但是工程中经常有无用的代码和文件被遗弃在角落里,没有及时被清理掉。这些无用的部分一方面增大了App的包体积,另一方便也拖慢了App的冷启动速度,所以及时清理掉这些无用的代码和资源十分有必要。

通过对Mach-O文件的了解,可以知道__TEXT:__objc_methname:中包含了代码中的所有方法,而__DATA__objc_selrefs中则包含了所有被使用的方法的引用,通过取两个集合的差集就可以得到所有未被使用的代码。核心方法如下,具体可以参考:objc_cover:

def referenced_selectors(path):
re_sel = re.compile("__TEXT:__objc_methname:(.+)") //获取所有方法
refs = set()
lines = os.popen("/usr/bin/otool -v -s __DATA __objc_selrefs %s" % path).readlines() ## ios & mac //真正被使用的方法
for line in lines:
results = re_sel.findall(line)
if results:
refs.add(results[0])
return refs
}

通过这种方法,我们排查了十几个无用类和250+无用的方法。

+load优化

目前iOS App中或多或少的都会写一些+load方法,用于在App启动执行一些操作,+load方法在Initializers阶段被执行,但过多+load方法则会拖慢启动速度,对于大中型的App更是如此。通过对App中+load的方法分析,发现很多代码虽然需要在App启动时较早的时机进行初始化,但并不需要在+load这样非常靠前的位置,完全是可以延迟到App冷启动后的某个时间节点,例如一些路由操作。其实+load也可以被当做一种启动项来处理,所以在替换+load方法的具体实现上,我们仍然采用了上面的Kylin方式。

使用示例:

// 用WMAPP_BUSINESS_INIT_AFTER_HOMELOADING声明替换+load声明即可,不需其他改动
WMAPP_BUSINESS_INIT_AFTER_HOMELOADING() {
// 原+load方法中的代码
}
// 在某个合适的时机触发注册到该阶段的所有方法,如冷启动结束后
[[KLNKylin sharedInstance] executeArrayForKey:@kWMAPP_BUSINESS_INITIALIZATION_AFTER_HOMELOADING_KEY]
}

三、优化耗时操作

在main()之后主要工作是各种启动项的执行(上面已经叙述),主界面的构建,例如TabBarVC,HomeVC等等。资源的加载,如图片I/O、图片解码、archive文档等。这些操作中可能会隐含着一些耗时操作,靠单纯阅读非常难以发现,如何发现这些耗时点呢?找到合适的工具就会事半功倍。

Time Profiler

Time Profiler是Xcode自带的时间性能分析工具,它按照固定的时间间隔来跟踪每一个线程的堆栈信息,通过统计比较时间间隔之间的堆栈状态,来推算某个方法执行了多久,并获得一个近似值。Time Profiler的使用方法网上有很多使用教程,这里我们也不过多介绍,附上一篇使用文档:Instruments Tutorial with Swift: Getting Started。

火焰图

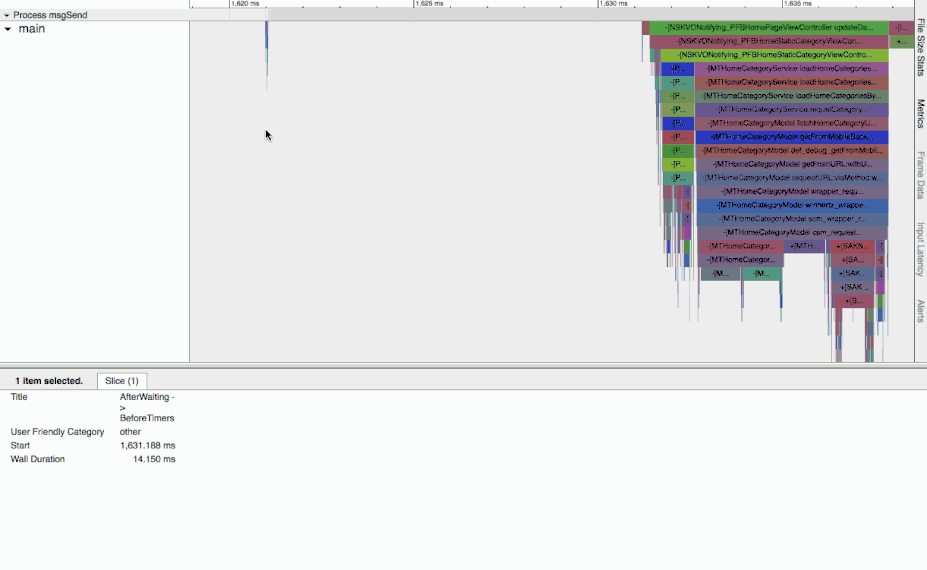

除了Time Profiler,火焰图也是一个分析CPU耗时的利器,相比于Time Profiler,火焰图更加清晰。火焰图分析的产物是一张调用栈耗时图片,之所以称为火焰图,是因为整个图形看起来就像一团跳动的火焰,火焰尖部是调用栈的栈顶,底部是栈底,纵向表示调用栈的深度,横向表示消耗的时间。一个格子的宽度越大,越说明其可能是瓶颈。分析火焰图主要就是看那些比较宽大的火苗,特别留意那些类似“平顶山”的火苗。下面是美团平台开发的性能分析工具-Caesium的分析效果图:


通过对火焰图的分析,我们发现了冷启动过程中存在着不少问题,并成功优化了0.3S+的时间。优化内容总结如下:

优化点 举例
发现隐晦的耗时操作 发现在冷启动过程中archive了一张图片,非常耗时
推迟&减少I/O操作 减少动画图片组的数量,替换大图资源等。因为相比于内存操作,硬盘I/O是非常耗时的操作
推迟执行的一些任务 如一些资源的I/O,一些布局逻辑,对象的创建时机等

四、优化串行操作

在冷启动过程中,有很多操作是串行执行的,若干个任务串行执行,时间必然比较长。如果能变串行为并行,那么冷启动时间就能够大大缩短。

闪屏页的使用

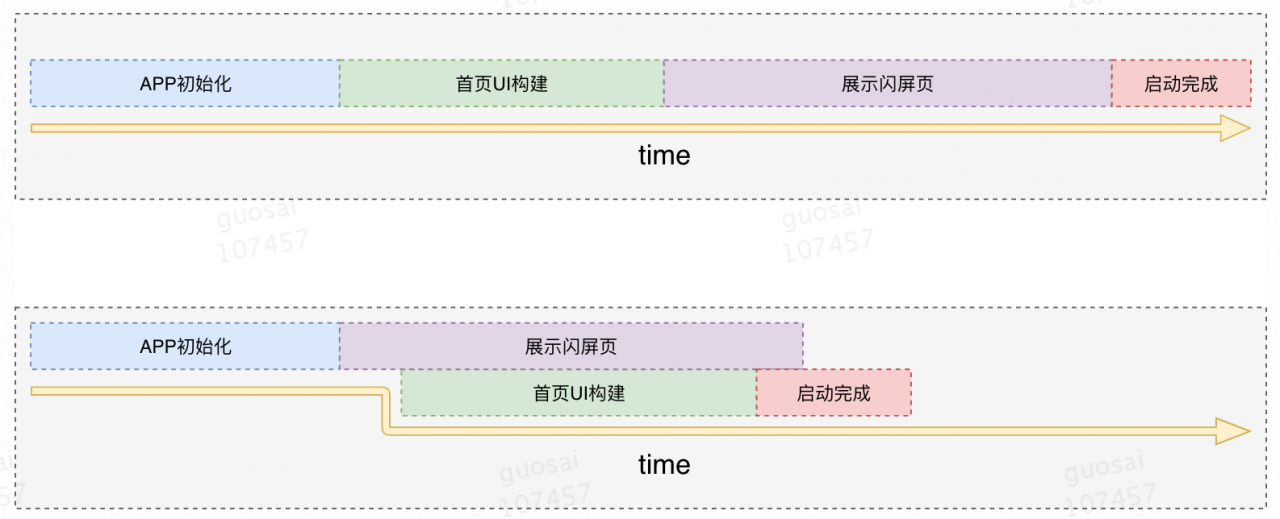

现在许多App在启动时并不直接进入首页,而是会向用户展示一个持续一小段时间的闪屏页,如果使用恰当,这个闪屏页就能帮我们节省一些启动时间。因为当一个App比较复杂的时候,启动时首次构建App的UI就是一个比较耗时的过程,假定这个时间是0.2秒,如果我们是先构建首页UI,然后再在Window上加上这个闪屏页,那么冷启动时,App就会实实在在地卡住0.2秒,但是如果我们是先把闪屏页作为App的RootViewController,那么这个构建过程就会很快。因为闪屏页只有一个简单的ImageView,而这个ImageView则会向用户展示一小段时间,这时我们就可以利用这一段时间来构建首页UI了,一举两得。


缓存定位&首页预请求

美团外卖App冷启动过程中一个重要的串行流程就是:首页定位–>首页请求–>首页渲染过程,这三个操作占了整个首页加载时间的77%左右,所以想要缩短冷启动时间,就一定要从这三点出发进行优化。

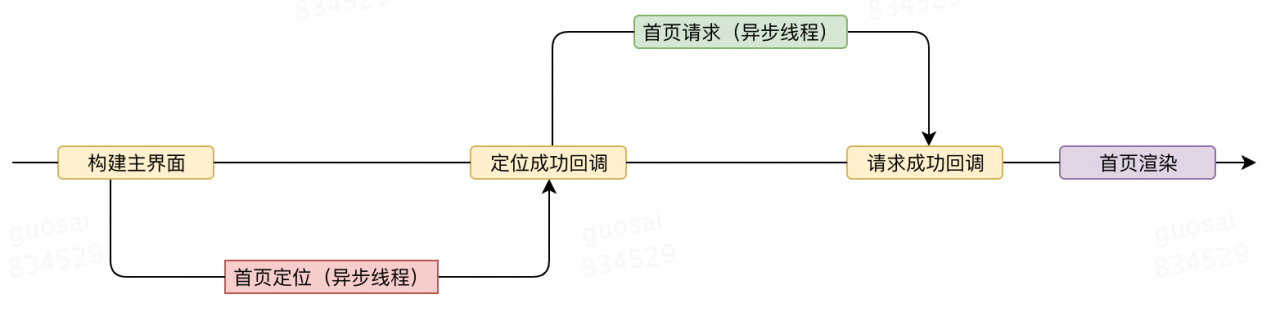

之前串行操作流程如下:

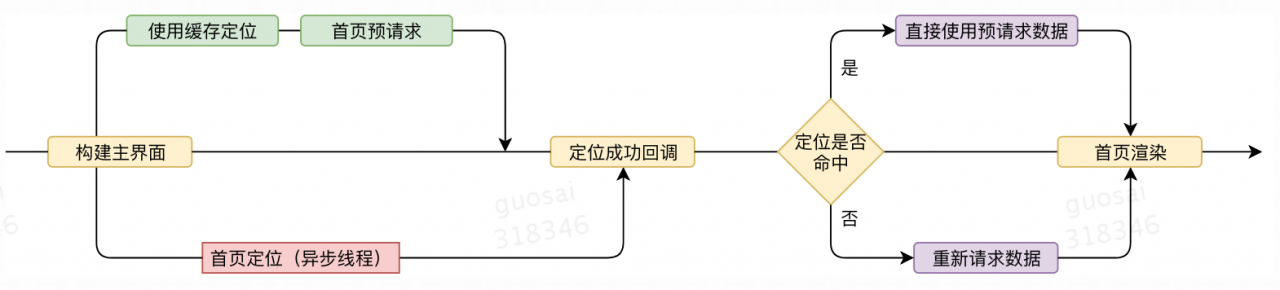

优化后的设计,在发起定位的同时,使用客户端缓存定位,进行首页数据的预请求,使定位和请求并行进行。然后当用户真实定位成功后,判断真实定位是否命中缓存定位,如果命中,则刚才的预请求数据有效,这样可以节省大概40%的时间首页加载时间,效果非常明显;如果未命中,则弃用预请求数据,重新请求。


五、数据监控

Time Profiler和Caesium火焰图都只能在线下分析App在单台设备中的耗时操作,局限性比较大,无法在线上监控App在用户设备上的表现。外卖App使用公司内部自研的Metrics性能监控系统,长期监控App的性能指标,帮助我们掌握App在线上各种环境下的真实表现,并为技术优化项目提供可靠的数据支持。Metrics监控的核心指标之一,就是冷启动时间。

冷启动开始&结束时间节点

  1. 结束时间点:结束时间比较好确定,我们可以将首页某些视图元素的展示作为首页加载完成的标志。
  2. 开始时间点:一般情况下,我们都是在main()之后才开始接管App,但以main()函数作为冷启动起始点显然不合适,因为这样无法统计到T1时间段。那么,起始时间如何确定呢?目前业界常见的有两种方法,一是以可执行文件中任意一个类的+load方法的执行时间作为起始点;二是分析dylib的依赖关系,找到叶子节点的dylib,然后以其中某个类的+load方法的执行时间作为起始点。根据Dyld对dylib的加载顺序,后者的时机更早。但是这两种方法获取的起始点都只在Initializers阶段,而Initializers之前的时长都没有被计入。Metrics则另辟蹊径,以App的进程创建时间(即exec函数执行时间)作为冷启动的起始时间。因为系统允许我们通过sysctl函数获得进程的有关信息,其中就包括进程创建的时间戳。
#import <sys/sysctl.h>
#import <mach/mach.h>
+ (BOOL)processInfoForPID:(int)pid procInfo:(struct kinfo_proc*)procInfo
{
int cmd[4] = {CTL_KERN, KERN_PROC, KERN_PROC_PID, pid};
size_t size = sizeof(*procInfo);
return sysctl(cmd, sizeof(cmd)/sizeof(*cmd), procInfo, &size, NULL, 0) == 0;
}
+ (NSTimeInterval)processStartTime
{
struct kinfo_proc kProcInfo;
if ([self processInfoForPID:[[NSProcessInfo processInfo] processIdentifier] procInfo:&kProcInfo]) {
return kProcInfo.kp_proc.p_un.__p_starttime.tv_sec * 1000.0 + kProcInfo.kp_proc.p_un.__p_starttime.tv_usec / 1000.0;
} else {
NSAssert(NO, @"无法取得进程的信息");
return 0;
}
}

进程创建的时机非常早。经过实验,在一个新建的空白App中,进程创建时间比叶子节点dylib中的+load方法执行时间早12ms,比main函数的执行时间早13ms(实验设备:iPhone 7 Plus (iOS 12.0)、Xcode 10.0、Release 模式)。外卖App线上的数据则更加明显,同样的机型(iPhone 7 Plus)和系统版本(iOS 12.0),进程创建时间比叶子节点dylib中的+load方法执行时间早688ms。而在全部机型和系统版本中,这一数据则是878ms。

冷启动过程时间节点

我们也在App冷启动过程中的所有关键节点打上一连串测速点,Metrics会记录下测速点的名称,及其距离进程创建时间的时长。我们没有采用自动打点的方式,是因为外卖App的冷启动过程十分复杂,而自动打点无法做到如此细致,并不实用。另外,Metrics记录的是时间轴上以进程创建时间为原点的一组顺序的时间点,而不是一组时间段,是因为顺序的时间点可以计算任意两个时间点之间的距离,即可以将时间点处理成时间段。但是,一组时间段可能无法还原为顺序的时间点,因为时间段之间可能并不是首尾相接的,特别是对于异步执行或者多线程的情况。

在测速完毕后,Metrics会统一将所有测速点上报到后台。下图是美团外卖App 6.10版本的部分过程节点监控数据截图:

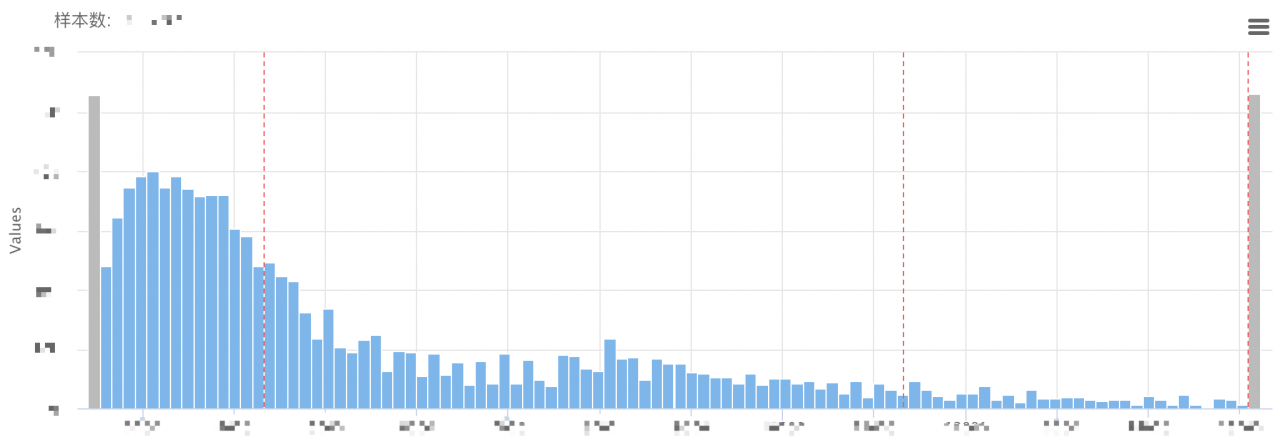

Metrics还会由后台对数据做聚合计算,得到冷启动总时长和各个测速点时长的50分位数、90分位数和95分位数的统计数据,这样我们就能从宏观上对冷启动时长分布情况有所了解。下图中横轴为时长,纵轴为上报的样本数。


六、总结

对于快速迭代的App,随着业务复杂度的增加,冷启动时长会不可避免的增加。冷启动流程也是一个比较复杂的过程,当遇到冷启动性能瓶颈时,我们可以根据App自身的特点,配合工具的使用,从多方面、多角度进行优化。同时,优化冷启动存量问题只是冷启动治理的第一步,因为冷启动性能问题并不是一日造成的,也不能简单的通过一次优化工作就能解决,我们需要通过合理的设计、规范的约束,来有效地管控性能问题的增量,并通过持续的线上监控来及时发现并修正性能问题,这样才能够长期保证良好的App冷启动体验。
