iOS 半透明新手引导的封装

经过一个月的加班加点,由我负责的公司分项目终于完成了阶段性的开发,在改bug的空余,总结了一下工程中用到的一些东西,现把我封装的“半透明新手引导功能”分享出来,供大家交流学习,有不足,还望提出,共同进步~

1.功能图

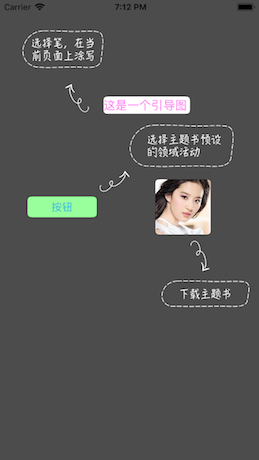

一般的新手引导页,只需要出现一次,一次显示出全部需要提示的功能就可以了,像这样:

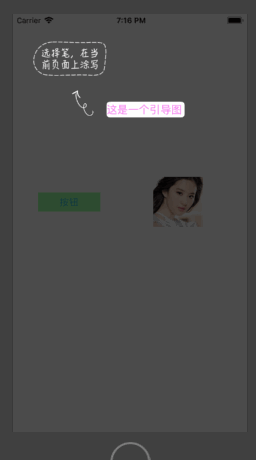

但在我们项目中,不仅仅这样,还要通过点击一次次的显示不同的功能提示,一次可以显示一张,也可以显示多张,像这样:

2.代码区

万变不离其宗,如果你的项目只需要简单的一个新功能引导,并不需要那么多引导视图,那么我们可以用以下代码来实现,我也是根据此代码来封装多视图的,参考 黑黑的小土豆

  1. 创建半透明视图加载在window上,并添加点击手势
CGRect frame = [UIScreen mainScreen].bounds;
UIView * bgView = [[UIView alloc]initWithFrame:frame];
bgView.backgroundColor = RGBHEXA(0x323232, 0.8);

UITapGestureRecognizer * tap = [[UITapGestureRecognizer alloc]initWithTarget:self action:@selector(sureTapClick:)];
[bgView addGestureRecognizer:tap];
[[UIApplication sharedApplication].keyWindow addSubview:bgView];
  1. 获取目标视图在window坐标系的frame
CGRect rect = [self.view convertRect:self.wobBtn.frame toView:[UIApplication sharedApplication].keyWindow];
  1. UIBezierPath 绘制镂空路径
UIBezierPath *path = [UIBezierPath bezierPathWithRect:frame];
[path appendPath:[[UIBezierPath bezierPathWithRoundedRect:rect cornerRadius:5] bezierPathByReversingPath]];
// bezierPathByReversingPath 的意思就是反转 就是将你设置的路径以外的部分加入到路径中这样 你设置的路径就不在绘制的范围之内。在setMaskLayer的时候 你设置的那部分路径就没有了 就成了镂空的。 clockwise 这个值得意思也是这样。
  1. 渲染路径
CAShapeLayer *shapeLayer = [CAShapeLayer layer];
shapeLayer.path = path.CGPath;
shapeLayer.strokeColor = [UIColor blueColor].CGColor;
[bgView.layer setMask:shapeLayer];
  1. 把UI设计的功能引导图加到半透明视图上
UIImageView * imageView = [[UIImageView alloc]initWithFrame:CGRectMake(frame.size.width -225,CGRectGetMaxY(rect),200, 100)];
imageView.image = [UIImage imageNamed:@"img_guidehelp_bookshelf_purchasehistory"];
[bgView addSubview:imageView];
  1. 手势事件
- (void)sureTapClick:(UITapGestureRecognizer *)tap{
    UIView * view = tap.view;
    [view removeFromSuperview];
    [view.subviews makeObjectsPerformSelector:@selector(removeFromSuperview)];
    [view removeGestureRecognizer:tap];
}
3.封装区

MXRGuideMaskView 想要展示多个新功能引导视图,肯定需要接受外界传递参数:图片组、图片位置组、镂空区位置组、展示顺序

/**
 初始化数据

 @param images 图片字符串
 @param imageframeArr 图片位置 @[[NSValue valueWithCGRect:CGRectMake(20, 205, 170, 50)]]
 @param rectArr 矩形透明区位置
 @param orderArr 顺序 例:@[@2,@1,@3]
 */
- (void)addImages:(NSArray *)images imageFrame:(NSArray *)imageframeArr TransparentRect:(NSArray *)rectArr orderArr:(NSArray *)orderArr;

然后,在 .m 方法中,判断具体的逻辑:

  1. 判断顺序数组总数是否等于图片数组,避免不必要的 crash
NSInteger numCount = 0;
for (NSNumber * num in orderArr) {
    NSInteger order = [num integerValue];
    numCount += order;
}
if (numCount != images.count) {
    return;
}
  1. 准备数据
self.orderArr = [orderArr mutableCopy];
[images enumerateObjectsUsingBlock:^(NSString *obj, NSUInteger idx, BOOL * _Nonnull stop) {
    UIImage * image = [UIImage imageNamed:obj];
    [self.imageArr addObject:image];
}];
self.frameArr = [imageframeArr mutableCopy];

for (NSInteger i=0; i<rectArr.count; i++) {
    UIBezierPath *transparentPath = [UIBezierPath bezierPathWithRoundedRect:[rectArr[i] CGRectValue] cornerRadius:5];
    [self.transparentPaths addObject:transparentPath];
}
  1. 控制多个显示逻辑
for (NSInteger i=0; i<[orderArr[0] integerValue]; i++) {
    [self addImage:_imageArr[i] withFrame:[_frameArr[i] CGRectValue]];
    [self addTransparentPath:_transparentPaths[i]];
}
- (void)addImage:(UIImage*)image withFrame:(CGRect)frame{

    UIImageView * imageView   = [[UIImageView alloc]initWithFrame:frame];
    imageView.backgroundColor = [UIColor clearColor];
    imageView.image           = image;
    [self addSubview:imageView];
}

- (void)addTransparentPath:(UIBezierPath *)transparentPath {
    [self.overlayPath appendPath:transparentPath];
    self.fillLayer.path = self.overlayPath.CGPath;
}

4.点击事件

- (void)tapClickedMaskView{

    _index++;
    if (_index < _orderArr.count) {

        [self refreshMask];
        [self.subviews makeObjectsPerformSelector:@selector(removeFromSuperview)];

        // 控制多个显示逻辑
        NSInteger baseNum = [_orderArr[_index-1] integerValue];
        countNum = countNum + baseNum;
        NSInteger endNum = [_orderArr[_index] integerValue]+countNum;
        for (NSInteger i=countNum; i<endNum; i++) {

            [self addTransparentPath:_transparentPaths[i]];
            [self addImage:_imageArr[i] withFrame:[_frameArr[i] CGRectValue]];
        }
    }else{
        countNum = 0;
        [self dismissMaskView];
    }
}
- (void)refreshMask {

    UIBezierPath *overlayPath = [self generateOverlayPath];
    self.overlayPath = overlayPath;

}

- (UIBezierPath *)generateOverlayPath {

    UIBezierPath *overlayPath = [UIBezierPath bezierPathWithRect:self.bounds];
    [overlayPath setUsesEvenOddFillRule:YES];

    return overlayPath;
}

4.使用方法

使用起来也很方便,只需要初始化MXRGuideMaskView视图,然后传递参数,展示出来,就OK啦~

- (void)setupGuideView{
    MXRGuideMaskView *maskView = [MXRGuideMaskView new];
    [maskView addImages:imageArr imageFrame:imgFrameArr TransparentRect:transparentRectArr orderArr:orderArr];
    [maskView showMaskViewInView:self.view];
}

是不是很简单那,嘤嘤嘤 ~
整理了一个【Demo】出来,喜欢就点赞哦 ~
