Android MVC,MVP和MVVM 思想&例子

释放双眼,带上耳机,听听看~!

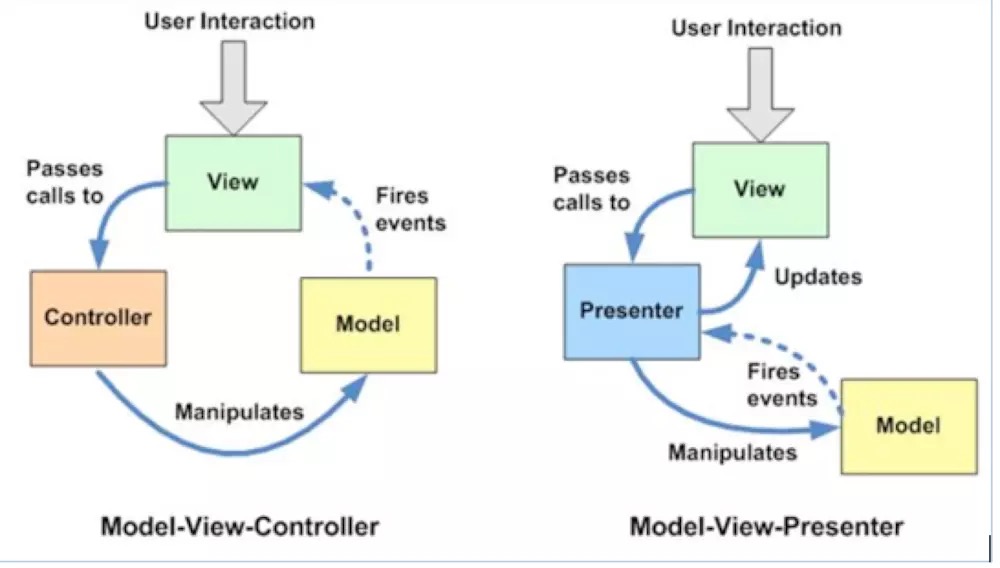

在Android开发中,常采用 MVC(Model-View-Controller)或者MVP(Model-View-Presenter) 等框架模式。设计如图

mvc mvp

可以看出,在 MVC 框架中,请求流程如下:

  1. View接受用户的请求
  2. View传递请求给Controller
  3. Controller操作Model进行数据更新
  4. Model通知View变化
  5. View根据更新的数据做出显示

而MVP框架中,请求流程如下:

  1. View 接受用户请求
  2. View 传递请求给Presenter
  3. Presenter做逻辑处理,修改Model
  4. Model 通知Presenter数据变化
  5. Presenter 更新View

相比于MVC,MVP则使用Presenter解除了View与Model的耦合,Presenter将Model的变化返回给View。

举个栗子

小明需要开发一个功能,当点击“find student id”按钮时,可以查询到他自己的学号。

栗子

对于MVC 实现,应该是这样的:

1.先实现一个 model,需要有通知View更新的能力,当model加载成功,如从db、获取后,需要告知View:

public class StudentModel {

    String mId;
    WelcomeActivity mActivity;

    public StudentModel (WelcomeActivity activity) {
        this.mActivity = activity;
    }
    public void loadModel (){
        //search from db or intent
        mId = "1201030018";
        mActivity.updateUI(this);
    }

}

2.Controller : 我们为了更好的理解MVC,将Activity进行了拆解。提取了一个简单的Controller

public class WelcomeController {

    WelcomeActivity mActivity;
    StudentModel mStudent;

    WelcomeController (WelcomeActivity activity) {
        this.mActivity = activity;
    }

    public void loadData (){
        mStudent = new StudentModel(mActivity);
        mStudent.loadModel();
    }
}

  1. View : View需要发出点击事件,并且传递给Controller,同时需要根据Model更新UI:
public class WelcomeActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
       //省略
        final WelcomeController controller = new WelcomeController(this);
        mFindBtn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                controller.loadData();
            }
        });
    }

    public void updateUI (StudentModel model) {
        mID.setText(model.mId);
    }
}

调用链是:
View:OnClick ->
Controller:loadData->
Model:loadModel->
View:updateUI

这里为了更明显的表明意图,将Activity单纯的看做一个View。

MVP 改写

同样的例子,我们使用MVP进行改写

  1. 我们需要先对Model进行封装,当loadModel后,不直接通知View更新,而是通知监听方(Presenter):
public class StudentModel {
    String mId;
    OnGetListener mListener;

    public StudentModel (OnGetListener listener) {
        this.mListener = listener;
    }
    public void loadModel (){
        //search from db or intent
        mId = "1201030018";
        if (mListener != null) {
            mListener.onSuccess(this);
        }
    }
    interface OnGetListener {
        void onSuccess (StudentModel student);
    }
}

2.再定义Presenter ,接收到来自View的操作命令后,进行逻辑处理,处理Model,修改完成后 通知View进行修改。

public class WelcomePresenter {

    WelcomeActivity mActivity;
    StudentModel mStudent;

    WelcomePresenter (WelcomeActivity activity) {
        this.mActivity = activity;
    }

    public void loadData (){
        mStudent = new StudentModel(new StudentModel.OnGetListener() {
            @Override
            public void onSuccess(StudentModel student) {
                mActivity.updateUI(student);
            }
        });
    }
}

3.对于View,操作方式只是修改了持有的对象 WelcomeController->WelcomePresenter,其他保持不变。

这时调用流程变成了:

View:OnClick ->
Presenter:loadData->
Model:loadModel->
Presenter:onSuccess>
View:updateUI

我们将View的数据更新 从Model->View,转变成了Presenter->View,解除了View和Model的耦合。

mvvm

早些年微软WPF提出的数据绑定系统与Presentation Model相结合的做法,能使开发人员将View和逻辑分离,称之Model-View-ViewModel(MVVM)。

在Android 借助Google提出的 DataBinding 框架完成 双向绑定操作。

DataBinding用法可以参考: https://developer.android.com/topic/libraries/data-binding/index.html

调用链路如下:

MVVM

可以看到,在MVVM框架中,除了将 Presenter 换成了 ViewModel 外,请求流程都和MVP类似,只是在最后一步中,由于View与ViewModel使用了双向绑定,两者的交互通过Data Binding 完成。如此使得View和控制模块的耦合更加降低,减轻了视图的压力。

还是那个栗子🌰

我们引入Data Binding解决这个问题。

  1. 把Controller\Presenter扔掉,先写一个ViewModel
    这个VM的概念是一个和视图相关的模型,因此可以和DAO相关的模型不一样,因为我们只需要展示student id的数据以及click事件,以及loadData行为,用来从Model中获取数据,于是我们实现了一个VM :

这里我们需要遵循Data Binding的语法,如继承自BaseObservable,数据更新后调用notifyChange方法等。

public class StudentViewModel extends BaseObservable{

    String studentID;
    View.OnClickListener btnListener;
   //省略get set

    public StudentViewModel() {
        btnListener = new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                loadData();
            }
        };
    }

    public void loadData() {
        StudentModel model = new StudentModel(new StudentModel.OnGetListener() {
            @Override
            public void onSuccess(StudentModel student) {
                setStudentID(student.mId);
            }
        });
        model.loadModel();
    }
}
  1. 接着使用databinding语法 对 xml 进行数据绑定,我们将 Click事件、输出结果都绑定到VM上。
<?xml version="1.0" encoding="utf-8"?>
<layout xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:tools="http://schemas.android.com/tools">
    <data>
        <variable name="userVM" type="com.moon.coderread.StudentViewModel"/>
    </data>
    <LinearLayout
           //省略
        <TextView
                android:id="@+id/id"
                android:layout_width="match_parent"
                android:layout_height="20dp"
                android:text="@{userVM.studentID}"/>
          <Button
                android:id="@+id/findBtn"
                android:onClick="@{userVM.btnListener}"
                android:text="find Student ID"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"/>
    </LinearLayout>
</layout>

  1. 最后在View(Activity)中引入VM :
public class WelcomeActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {

        ActivityWelcomeBinding binding = DataBindingUtil.setContentView(this,R.layout.activity_welcome);

        final StudentViewModel studentViewModel = new StudentViewModel();
        binding.setUserVM(studentViewModel);
    }

}

这样就完成了最基本的MVVM 栗子。

现在我们的Activity看起来很清爽,不用再处理Click事件、以及updateUI了。

总结

各种MV+X模式的发展,实质上就是将Model与View之间以一种低耦合、低成本的方式进行控制。从Presenter到ViewModel的转变,借助了Data Binding的方式实现了双向的数据绑定,减少了视图模块和控制模块的耦合。随着Google Data Binding技术的不断更新完善,相信MVVM模式将在Android平台下应用得更加广泛。

栗子仅仅是🌰

上面仅仅是以最简单的方式来描述了一下 MV+X模式的实现流程,在实践项目里场景会复杂数倍。
