iOS逆向之五-MACH-O文件解析



MachO文件是苹果可执行二进制文件的格式

Load Commands

LC_SEGMENT_64
将可执行文件(64位)映射到进程地址空间
32位系统的是LC_SEGMENT
是加载的主要命令,负责指导内核来设置进程的内存空间

LC_DYLD_INFO_ONLY
动态链接相关信息

LC_SYMTAB
符号表地址

LC_DYSYMTAB
动态符号地址表

LC_LOAD_DYLINKER
加载一个动态链接器,路径“/usr/lib/dyld”

LC_UUID
二进制文件的标识ID,dSYM文件、crash中都存在这个值,确定两个文件是否匹配,分析出对应的崩溃位置

LC_VERSION_MIN_MACOSX
二进制文件要求的最低系统版本,和xcode中配置的target有关

LC_MAIN
设置程序的入口,编译型的语言需要指定入口地址,解释器语言对此没有邀请

LC_SOURCE_VERSION
构建二进制文件使用的源代码版本

LC_FUNCTION_STARTS
定义函数的起始地址表,使我们的调试器很容易看到地址

LC_DATA_IN_CODE
定义在代码段内的非指令数据

segment数据结构

#import <mach-o/loader.h>
struct segment_command { /* for 32-bit architectures */
uint32_t    cmd;        /* LC_SEGMENT */
uint32_t    cmdsize;    /* includes sizeof section structs */
char        segname[16];    /* segment name */
uint32_t    vmaddr;     /* memory address of this segment */
uint32_t    vmsize;     /* memory size of this segment */
uint32_t    fileoff;    /* file offset of this segment */
uint32_t    filesize;   /* amount to map from the file */
vm_prot_t   maxprot;    /* maximum VM protection */
vm_prot_t   initprot;   /* initial VM protection */
uint32_t    nsects;     /* number of sections in segment */
uint32_t    flags;      /* flags */
};
struct segment_command_64 { /* for 64-bit architectures */
uint32_t    cmd;        /* LC_SEGMENT_64 */
uint32_t    cmdsize;    /* includes sizeof section_64 structs */
char        segname[16];    /* segment name */
uint64_t    vmaddr;     /* memory address of this segment */
uint64_t    vmsize;     /* memory size of this segment */
uint64_t    fileoff;    /* file offset of this segment */
uint64_t    filesize;   /* amount to map from the file */
vm_prot_t   maxprot;    /* maximum VM protection */
vm_prot_t   initprot;   /* initial VM protection */
uint32_t    nsects;     /* number of sections in segment */
uint32_t    flags;      /* flags */
};

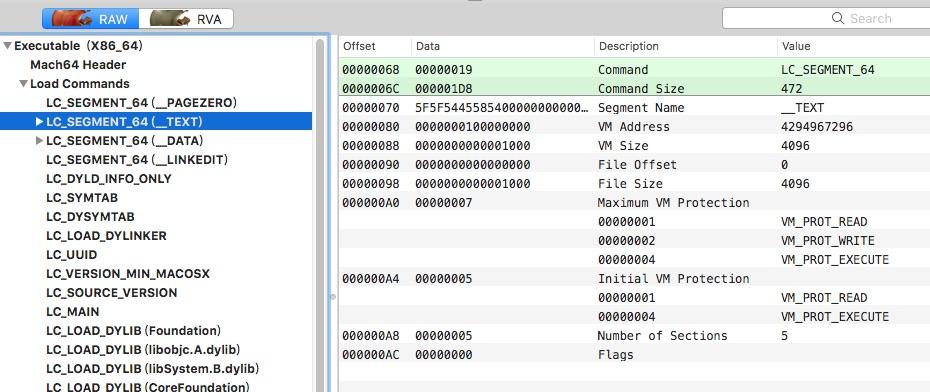

** 段结构图(代码段__TEXT): **

段结构图

段(segment)和节(section)

"__TEXT"代表的是segment,
“__text”代表的是section

__PAGEZERO段
一个全用0填充的段,用户抓取空指针引用(非法内存访问)。通常不会占用物理内存

__TEXT段
代码段:只有可执行代码和其他只读数据

    __text      主程序的代码
__stubs 动态库链接的桩
__stub_helper   动态库链接的桩的辅助
__cstring   字符串常量(代码中写固定的字符)立即数(代码中直接写的数字,成为模数)
常量字符串表的描述信息,通过该信息,可以获取常量字符符号的表地址
__unwind_info   用于异常处理

__DATA段
用于读取和写入数据的一个段

    __nl_symbol_ptr 非延时导入符号表指针
_la_symbol_ptr      延时导入符号表指针

__LINKEDIT
包含给动态链接库链接器(ldyd)的原始数据段,包含符号表和字符串表,压缩动态链接信息,以及动态符号表

节的数据结构

struct section { /* for 32-bit architectures */
char        sectname[16];   /* name of this section */
char        segname[16];    /* segment this section goes in */
uint32_t    addr;       /* memory address of this section */
uint32_t    size;       /* size in bytes of this section */
uint32_t    offset;     /* file offset of this section */
uint32_t    align;      /* section alignment (power of 2) */
uint32_t    reloff;     /* file offset of relocation entries */
uint32_t    nreloc;     /* number of relocation entries */
uint32_t    flags;      /* flags (section type and attributes)*/
uint32_t    reserved1;  /* reserved (for offset or index) */
uint32_t    reserved2;  /* reserved (for count or sizeof) */
};
struct section_64 { /* for 64-bit architectures */
char        sectname[16];   /* name of this section */
char        segname[16];    /* segment this section goes in */
uint64_t    addr;       /* memory address of this section */
uint64_t    size;       /* size in bytes of this section */
uint32_t    offset;     /* file offset of this section */
uint32_t    align;      /* section alignment (power of 2) */
uint32_t    reloff;     /* file offset of relocation entries */
uint32_t    nreloc;     /* number of relocation entries */
uint32_t    flags;      /* flags (section type and attributes)*/
uint32_t    reserved1;  /* reserved (for offset or index) */
uint32_t    reserved2;  /* reserved (for count or sizeof) */
uint32_t    reserved3;  /* reserved */
};

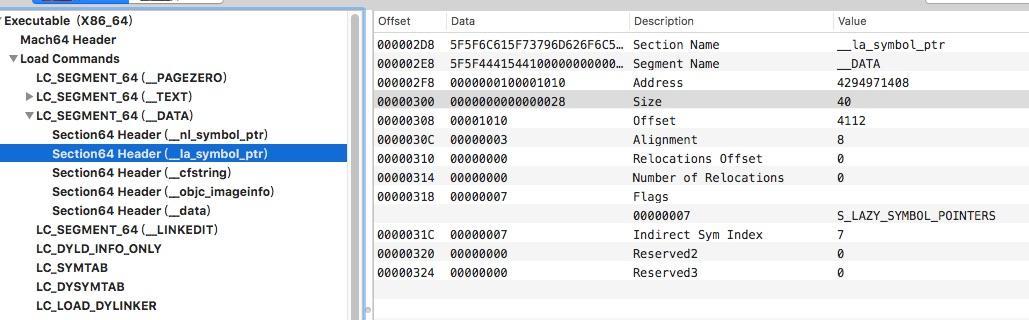

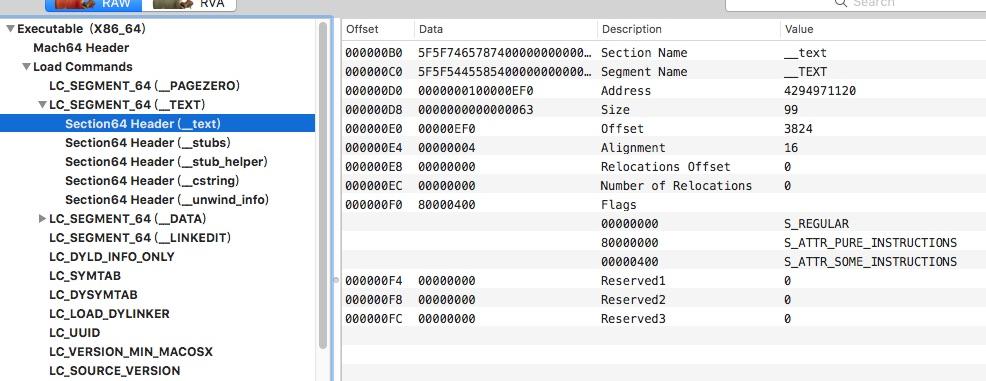

节结构图(代码段):



节结构图
    char        sectname[16];   /* Section名字 */
char        segname[16];    /* Section所在的segment的名字 */
uint32_t    addr;       /* 内存中起始位置 */
uint32_t    size;       /* Section大小 */
uint32_t    offset;     /* Section的文件偏移 */
uint32_t    align;      /* 对其   */
uint32_t    reloff;     /* file offset of relocation entries */
uint32_t    nreloc;     /* number of relocation entries */
uint32_t    flags;      /* flags (section type and attributes)*/
uint32_t    reserved1;  /* reserved (for offset or index) */
uint32_t    reserved2;  /* reserved (for count or sizeof) */

__TEXT:__cstring 分析
源代码:

static int PI = 3.1415;
int main(int argc, const char * argv[]) {
@autoreleasepool {
// insert code here...
NSString* hello = @"hello";
NSLog(@"%@", hello);
NSLog(@"Hello, World!!");
NSLog(@"Hello Hello");
NSLog(@"Hello Hello");
NSLog(@"PI = %d", PI);
int a = 100;
int b = 200;
int c = a + b;
NSLog(@"c = %d", c);
}
return 0;
}

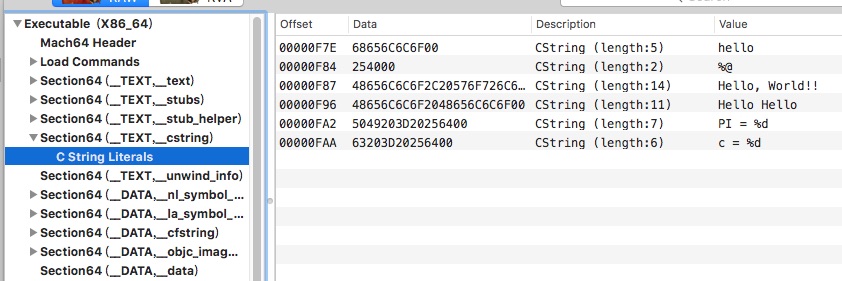

对应的_cstring 节内容如下:

cstring 节内容

可以看到所有的字符串保存在一张字符串表中,对应的内容是可以被修改的,运行的时候执行的结果也会变成修改之后的内容。

动态库链接信息

LC_DYLD_INFO_ONLY

数据结构:

struct dyld_info_command {
uint32_t   cmd;      /* LC_DYLD_INFO or LC_DYLD_INFO_ONLY */
uint32_t   cmdsize;      /* sizeof(struct dyld_info_command) */
uint32_t   rebase_off;  /* file offset to rebase info  */
uint32_t   rebase_size; /* size of rebase info   */
uint32_t   bind_off;    /* file offset to binding info   */
uint32_t   bind_size;   /* size of binding info  */
uint32_t   weak_bind_off;   /* file offset to weak binding info   */
uint32_t   weak_bind_size;  /* size of weak binding info  */
uint32_t   lazy_bind_off;   /* file offset to lazy binding info */
uint32_t   lazy_bind_size;  /* size of lazy binding infs */
uint32_t   export_off;  /* file offset to lazy binding info */
uint32_t   export_size; /* size of lazy binding infs */
};

REBASE_INFO

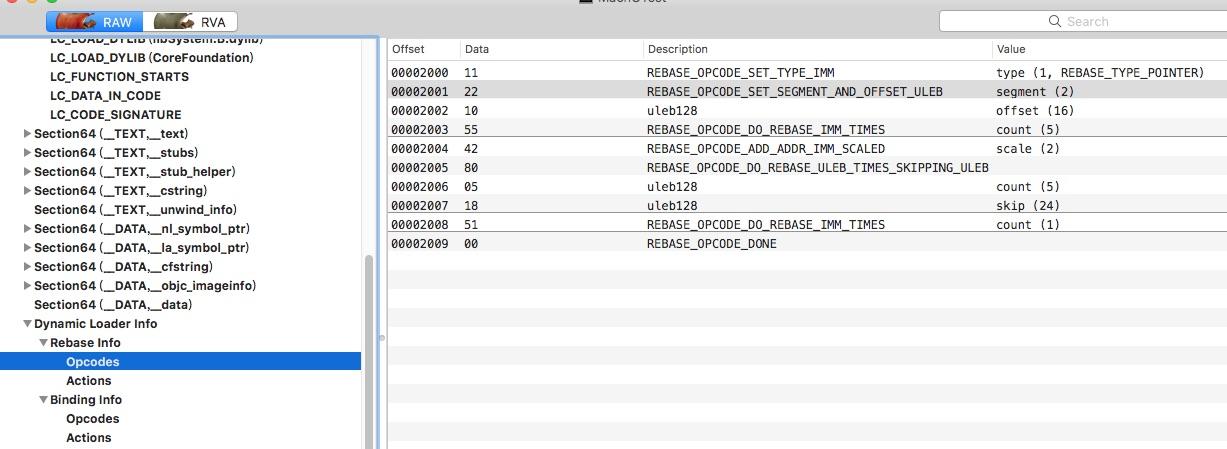

REBASE_INFO

** 重定向数据rebase(命令码:高四位、低四位) **
11:REBASE_OPCODE_SET_TYPE_IMM 高四位0x10表示设置立即数类型 低四0x01位表示立即数类型为指针
22:REBASE_OPCODE_SET_SEGMENT_AND_OFFSET_ULEB + 2 重定向到数据段的第2个section

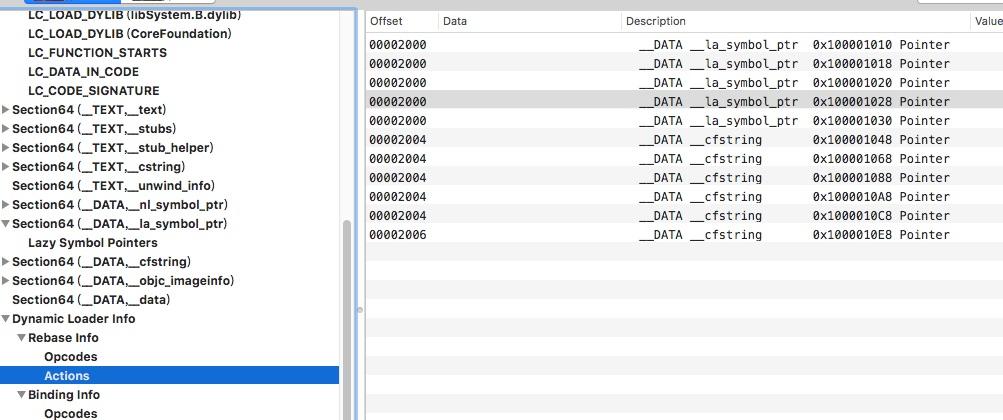

REBASE_INFO Action1

Action 为翻译出来的内容,指向的是数据段的第2个节(Load Commands中的所以)

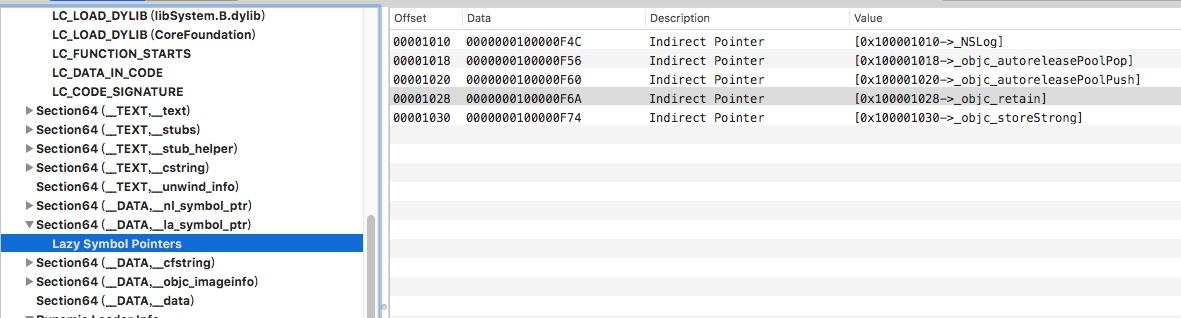

REBASE_INFO Action2

具体的内容

REBASE_INFO Action3

NSLog是库中的函数,所以需要重定向,其他的几个函数也是类似的。

Binding Info

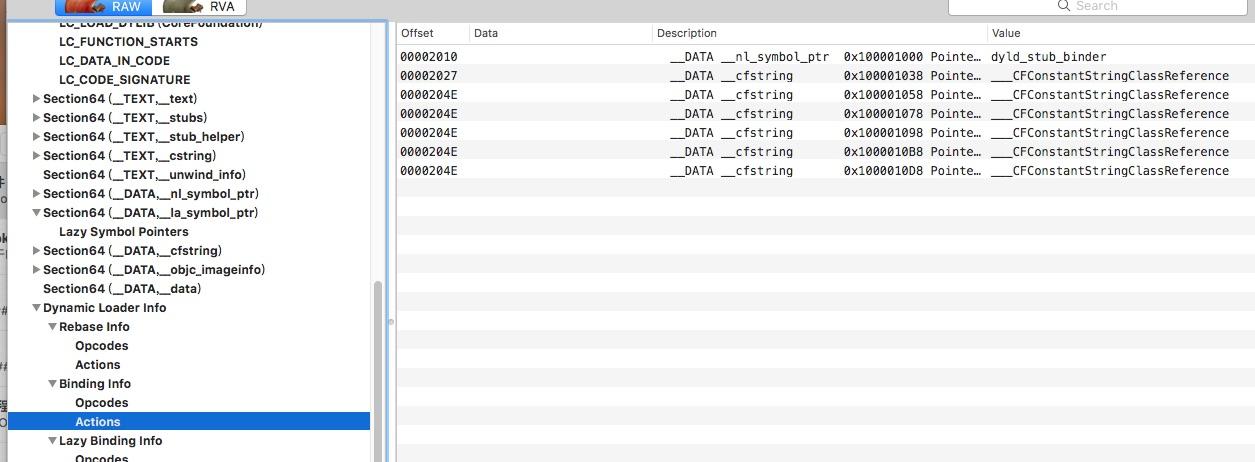

Binding Info

绑定数据bind:
进行动态绑定的dyld的函数(dyld_stub_binder)

弱绑定数据 weak_bind

延时绑定 lazy_bind
对于需要从动态库加载的函数符号(_printf)

Export Info

可以使用nm工具查看二进制文件的导出符号
【 nm – display name list (symbol table)】

➜  Debug nm MachOTest
U _NSLog
0000000100001100 d _PI
U ___CFConstantStringClassReference
0000000100000000 T __mh_execute_header
0000000100000e40 T _main
U _objc_autoreleasePoolPop
U _objc_autoreleasePoolPush
U _objc_retain
U _objc_storeStrong
U dyld_stub_binder

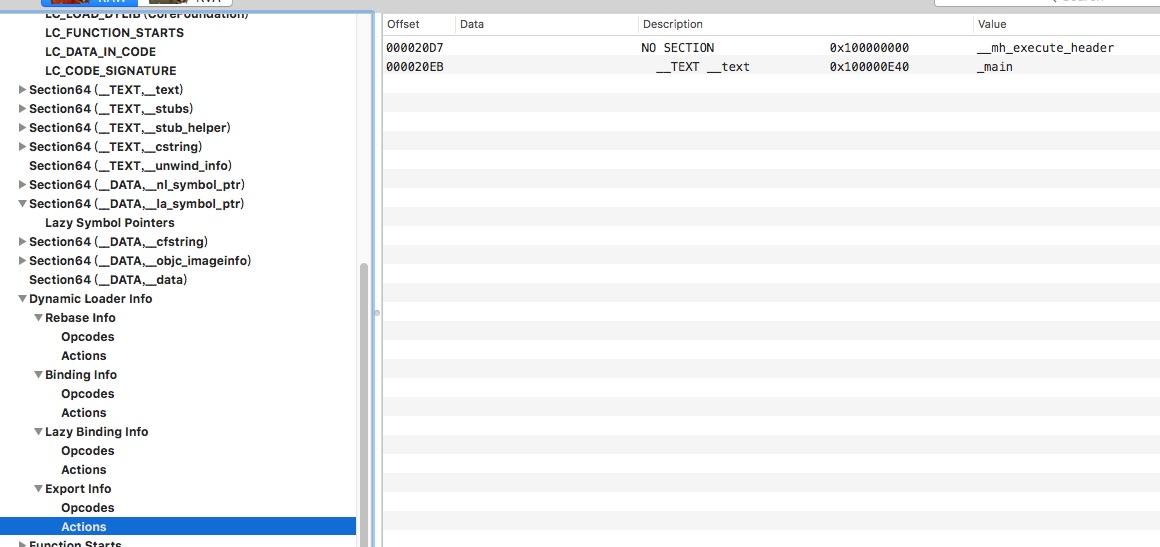

Export Info

使用工具查看可以看到导出符号有两个

动态链接库的运行方式

TODO
