iOS SDWebImage内部实现原理步骤

释放双眼,带上耳机,听听看~!

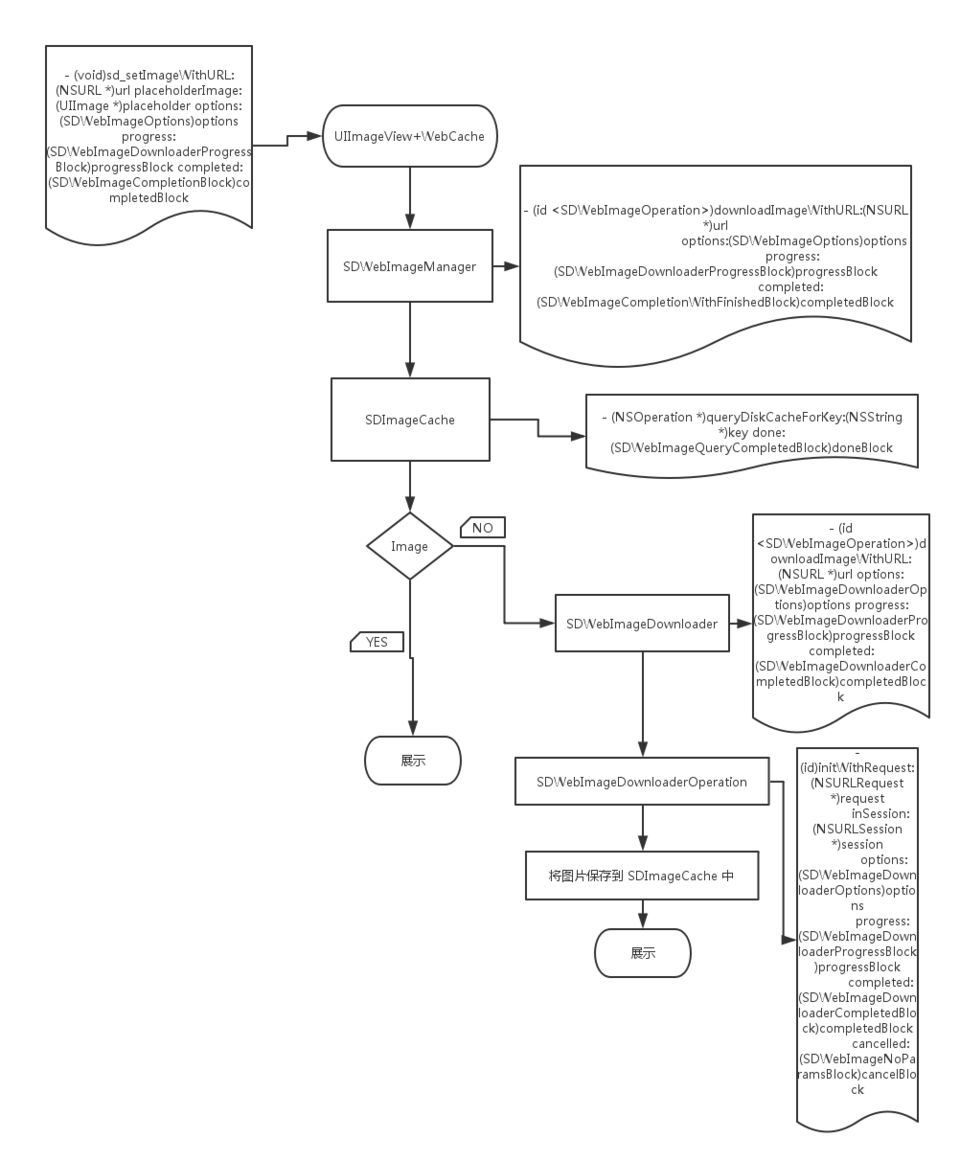

  1. 入口setImageWithUrl:placeHolderImage:options:会把placeHolderImage显示,然后SDWebImageManager根据URL开始处理图片.
  2. 进入SDWebImageManager-downloadWithURL:delegate:options:userInfo:交给SDImageCache从缓存查找图片是否已经下载queryDiskCacheForKey:delegate:userInfo:
  3. 先从内存图片缓存查找是否有图片,如果内存中已经有图片缓存,SDImageCacheDelegate回调imageCache:didFineImage:forKey:userInfo:到SDWebImageManager.
  4. SDWebImageManagerDelegate回调webImageManager:didFinishWithImage:到UIImageView + WebCache等前端展示图片.
  5. 如果内存缓存中没有,生成NSInvocationOperation添加到队列开始从硬盘查找图片是否已经缓存
  6. 根据URLKey在硬盘缓存目录下尝试读取图片文件.这一步是在NSOperation进行的操作,所以回主线程进行结果回调notifyDelegate.
  7. 如果上一操作从硬盘读取到了图片,将图片添加到内存缓存中(如果空闲内存过小 会先清空内存缓存).SDImageCacheDelegate 回调imageCache:didFinishImage:forKey:userInfo:进而回调展示图片.
  8. 如果从硬盘缓存目录读取不到图片,说明所有缓存都不存在该图片,需要下载图片,回调imageCache:didNotFindImageForKey:userInfo.
  9. 共享或重新生成一个下载器SDWebImageDownLoader开始下载图片
  10. 图片下载由NSURLConnection来做,实现相关delegate来判断图片下载中,下载完成和下载失败
  11. connection:didReceiveData:中利用ImageIO做了按图片下载进度加载效果
  12. connectionDidFinishLoading:数据下载完成后交给SDWebImageDecoder做图片解码处理
  13. 图片解码处理在一个NSOperationQueue完成,不会拖慢主线程UI.如果有需要对下载的图片进行二次处理,最好也在这里完成,效率会好很多.
  14. 在主线程notifyDelegateOnMainThreadWithInfo:宣告解码完成imageDecoder:didFinishDecodingImage:userInfo:回调给SDWebImageDownloader
  15. imageDownLoader:didFinishWithImage:回调给SDWebImageManager告知图片下载完成
  16. 通知所有的downloadDelegates下载完成,回调给需要的地方展示图片
  17. 将图片保存到SDImageCache中内存缓存和硬盘缓存同时保存,写文件到硬盘也在以单独NSInvocationOperation完成,避免拖慢主线程
  18. SDImageCache在初始化的时候会注册一些消息通知,在内存警告或退到后台的时候清理内存图片缓存,应用结束的时候清理过期图片
  19. SDWI也提供UIButton + WebCache和MKAnnptation + WebCache方便使用
  20. SDWebImagePrefetcher 可以预先下载图片,方便后续使用
