Android ActionBar应用实战,高仿微信主界面的设计

释放双眼,带上耳机,听听看~!

经过前面两篇文章的学习,我想大家对ActionBar都已经有一个相对较为深刻的理解了。唯一欠缺的是,前面我们都只是学习了理论知识而已,虽然知识点已经掌握了,但是真正投入到项目实战当中时会不会掉链子还很难说。那么不用担心,本篇文章我就将带领大家一起进入ActionBar的应用实战,将理论和实践完美结合到一起。



如果你还没有看过我的前两篇文章,建议先去阅读一下 Android ActionBar完全解析,使用官方推荐的最佳导航栏(上) 和 Android ActionBar完全解析,使用官方推荐的最佳导航栏(下)



相信大家都会认定微信是在手机上最火的应用程序了,几乎每个人的手机上都有安装它。微信除了功能非常强大之外,界面也是做得相当美观,它的ActionBar让人看着有一种赏心悦目的感觉,如下图所示:





作为手机应用程序中的技术标杆,我们自然应该多多向微信学习,那么今天实战的主题,就是模仿微信主界面的实现。



首先新建一个Android项目,起名叫作WeChatSample。既然是要实现ActionBar,那么第一步当然就是编辑menu目录下的main.xml文件了,代码如下所示:

<menu xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
tools:context="com.example.wechatsample.MainActivity" >
<item
android:id="@+id/action_search"
android:actionViewClass="android.widget.SearchView"
android:icon="@drawable/actionbar_search_icon"
android:showAsAction="ifRoom|collapseActionView"
android:title="@string/action_search"/>
<item
android:id="@+id/action_plus"
android:actionProviderClass="com.example.wechatsample.PlusActionProvider"
android:icon="@drawable/actionbar_add_icon"
android:showAsAction="ifRoom"
android:title="@string/action_plus"/>
<item
android:id="@+id/action_album"
android:icon="@drawable/ofm_photo_icon"
android:title="@string/action_album"/>
<item
android:id="@+id/action_collection"
android:icon="@drawable/ofm_collect_icon"
android:title="@string/action_collection"/>
<item
android:id="@+id/action_card"
android:icon="@drawable/ofm_card_icon"
android:title="@string/action_card"/>
<item
android:id="@+id/action_settings"
android:icon="@drawable/ofm_setting_icon"
android:title="@string/action_settings"/>
<item
android:id="@+id/action_feed"
android:icon="@drawable/ofm_feedback_icon"
android:title="@string/action_feed"/>
</menu>

这个文件中每个属性的含义我在前两篇文章中都有讲解过,这里就不再重复说明了。需要注意的是,<item>标签中指定的icon图标都是我事先准备好的,指定的title文字都是定义在string.xml中的,最后我会把源码附上,大家可以在源码中找到这些图标和文字。



观察上面的main.xml,你会发现里面有一个自定义的Action Provider,叫作PlusActionProvider。这个主要是用于模拟微信中那个加号的子菜单的,下面我们就来实现这个类:

public class PlusActionProvider extends ActionProvider {
private Context context;
public PlusActionProvider(Context context) {
super(context);
this.context = context;
}
@Override
public View onCreateActionView() {
return null;
}
@Override
public void onPrepareSubMenu(SubMenu subMenu) {
subMenu.clear();
subMenu.add(context.getString(R.string.plus_group_chat))
.setIcon(R.drawable.ofm_group_chat_icon)
.setOnMenuItemClickListener(new OnMenuItemClickListener() {
@Override
public boolean onMenuItemClick(MenuItem item) {
return true;
}
});
subMenu.add(context.getString(R.string.plus_add_friend))
.setIcon(R.drawable.ofm_add_icon)
.setOnMenuItemClickListener(new OnMenuItemClickListener() {
@Override
public boolean onMenuItemClick(MenuItem item) {
return false;
}
});
subMenu.add(context.getString(R.string.plus_video_chat))
.setIcon(R.drawable.ofm_video_icon)
.setOnMenuItemClickListener(new OnMenuItemClickListener() {
@Override
public boolean onMenuItemClick(MenuItem item) {
return false;
}
});
subMenu.add(context.getString(R.string.plus_scan))
.setIcon(R.drawable.ofm_qrcode_icon)
.setOnMenuItemClickListener(new OnMenuItemClickListener() {
@Override
public boolean onMenuItemClick(MenuItem item) {
return false;
}
});
subMenu.add(context.getString(R.string.plus_take_photo))
.setIcon(R.drawable.ofm_camera_icon)
.setOnMenuItemClickListener(new OnMenuItemClickListener() {
@Override
public boolean onMenuItemClick(MenuItem item) {
return false;
}
});
}
@Override
public boolean hasSubMenu() {
return true;
}
}

自定义Action Provider的方法我也已经在上一篇文章中介绍过了,相信你看这个类的时候应该感觉非常简单易懂。这里我们在PlusActionProvider中定义了五个子菜单,每个子菜单中都指定了一个标题和一个图标,分别就对应了微信中的那五个子菜单。另外,这里虽然给每个子菜单都定义了一个点击事件,但是点击件事里面的实现都是空的,因为我们本篇文章只是模仿微信的界面实现而已,功能就不谈啦。



接着修改MainActivity中的代码,如下所示:

public class MainActivity extends Activity {
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
setOverflowShowingAlways();
}
@Override
public boolean onCreateOptionsMenu(Menu menu) {
getMenuInflater().inflate(R.menu.main, menu);
return true;
}
@Override
public boolean onMenuOpened(int featureId, Menu menu) {
if (featureId == Window.FEATURE_ACTION_BAR && menu != null) {
if (menu.getClass().getSimpleName().equals("MenuBuilder")) {
try {
Method m = menu.getClass().getDeclaredMethod(
"setOptionalIconsVisible", Boolean.TYPE);
m.setAccessible(true);
m.invoke(menu, true);
} catch (Exception e) {
}
}
}
return super.onMenuOpened(featureId, menu);
}
private void setOverflowShowingAlways() {
try {
ViewConfiguration config = ViewConfiguration.get(this);
Field menuKeyField = ViewConfiguration.class
.getDeclaredField("sHasPermanentMenuKey");
menuKeyField.setAccessible(true);
menuKeyField.setBoolean(config, false);
} catch (Exception e) {
e.printStackTrace();
}
}
}

代码不长,并且全都是你熟悉的,onCreateOptionsMenu()方法中去加载main.xml文件,onMenuOpened()方法用于让隐藏在overflow当中的Action按钮的图标显示出来,而setOverflowShowingAlways()方法则是屏蔽掉物理Menu键,不然在有物理Menu键的手机上,overflow按钮会显示不出来。



现在我们已经把ActionBar的界面都实现好了,但是如果你现在运行一下会发现,效果和微信还差得比较远,因为在字体的颜色和大小等方面我们还没有进行微调,因此接下来我们还需要自定义ActionBar的样子。修改styles.xml文件,代码如下所示:

<resources xmlns:android="http://schemas.android.com/apk/res/android">
<style name="AppBaseTheme" parent="android:Theme.Holo.Light.DarkActionBar">
<item name="android:actionBarStyle">@style/WeChatActionBar</item>
<item name="android:itemBackground">@drawable/actionbar_bg_selector</item>
<item name="android:actionBarItemBackground">@drawable/actionbar_bg_selector</item>
<item name="android:itemTextAppearance">@style/WeChatActionBarOverflow</item>
<item name="android:actionOverflowButtonStyle">@style/WeChatActionButtonOverflow</item>
</style>
<style name="WeChatActionBar" parent="@android:style/Widget.Holo.ActionBar">
<item name="android:background">#303537</item>
<item name="android:titleTextStyle">@style/WeChatActionBarTitleText</item>
</style>
<style name="WeChatActionBarTitleText" parent="@android:style/TextAppearance.Holo.Widget.ActionBar.Title">
<item name="android:textColor">#cfcfcf</item>
<item name="android:textSize">17sp</item>
</style>
<style name="WeChatActionBarOverflow" parent="@android:style/Widget.ActionButton.Overflow">
<item name="android:textSize">16sp</item>
</style>
<style name="WeChatActionButtonOverflow" parent="android:style/Widget.Holo.ActionButton.Overflow">
<item name="android:src">@drawable/actionbar_more_icon</item>
</style>
</resources>

这里我对ActionBar的背景色,标题文字颜色和大小,子菜单背景色等方便进行了调整,使得和微信的整体样式完全一致,其中用到的各种图片也是我事先放在drawable文件夹中的。自定义ActionBar样式的方法我在上一篇文章有介绍过,不熟悉的朋友可以再去参考一下。



最后,AndroidManifest.xml中还需要稍微进行一点修改,如下所示:

<application
android:allowBackup="true"
android:icon="@drawable/ic_launcher"
android:label="@string/app_name"
android:logo="@drawable/logo"
android:theme="@style/AppTheme" >
<activity
android:name="com.example.wechatsample.MainActivity"
android:icon="@drawable/logo"
android:label="@string/app_name" >
......
</activity>
</application>

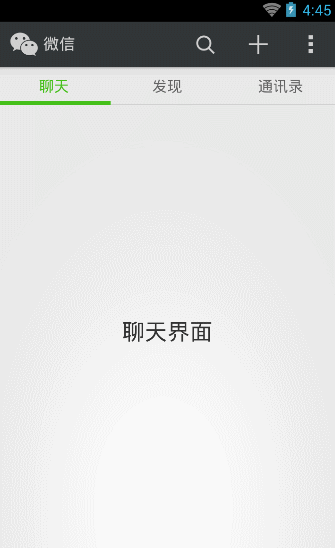

在<applicationi>标签中增加了一个logo属性,在<activity>标签中增加了一个icon属性。现在运行一下程序,效果如下图所示:





可以看到,我们的界面已经和微信非常相似了,几乎已经可以以假乱真了!哈哈,小得意一下。不过ActionBar如果可以写成这个样子,你在这一方面的技术也就基本算得上是过关了。



但是这还没有结束呢,虽说最顶部一行的ActionBar已经成功实现了,可下面的聊天、发现、通讯录这三个Tab我们还没做呢。如此高端大气上档次的功能是不能就这么放过的,因此下面我们就来探究一下如何才能实现微信那样的Tab效果。



虽说在上一篇文章当中已经讲解过如何在ActionBar当中创建Tab了,但是这里我并不准备使用它,因为它的灵活性不够强,很难做出和微信一模一样的Tab效果。而ActionBar Tab的替代品也很多,我们可以自己写,也可以使用网上现有的开源框架,PagerSlidingTabStrip这个框架就挺不错,这里简单和稳定起见,我们就直接使用它了。



PagerSlidingTabStrip是GitHub上的一个开源框架,由Andreas Stuetz编写,它可以完成和ActionBar Tab基本类似的功能,不过由于是完全开源的,我们可以随意修改其中的代码,因而扩展性非常好。



那么开始吧,首先需要将PagerSlidingTabStrip的源码下载下来,并集成到我们的项目当中,PagerSlidingTabStrip的GitHub主页地址是:https://github.com/astuetz/PagerSlidingTabStrip 。



具体集成的方法相信大家都会(和SlidingMenu,Universal-Image-Loader等都是一样的),这里我就不再赘述了。需要注意的是,PagerSlidingTabStrip原生的代码也是实现不了和微信完全一样的效果的,需要我们在其源码的基础上进行修改,不过由于PagerSlidingTabStrip的源码比较长,我就不把修改过后的代码贴上来了,大家可以随后下载WeChatSample的源码,在这里可以找到修改后的PagerSlidingTabStrip代码。



那么集成完了之后接着就需要来编写功能了,修改activity_main.xml.xml(也就是MainActivity对应的布局文件)中的代码,如下所示:

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent" >
<com.astuetz.PagerSlidingTabStrip
android:id="@+id/tabs"
android:layout_width="match_parent"
android:layout_height="40dp" />
<android.support.v4.view.ViewPager
android:id="@+id/pager"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_below="@+id/tabs" />
</RelativeLayout>

比较简单,其中放置了两个控件,PagerSlidingTabStrip在最顶部,ViewPager在PagerSlidingTabStrip的下面。



接着创建ChatFragment、FoundFragment和ContactsFragment,分别对应着聊天、发现、通讯录这三个界面,Fragment中只需放置一个TextView用于表示这个界面即可,ChatFragment如下所示:

public class ChatFragment extends Fragment {
@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container,
Bundle savedInstanceState) {
LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
FrameLayout fl = new FrameLayout(getActivity());
fl.setLayoutParams(params);
DisplayMetrics dm = getResources().getDisplayMetrics();
final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);
TextView v = new TextView(getActivity());
params.setMargins(margin, margin, margin, margin);
v.setLayoutParams(params);
v.setLayoutParams(params);
v.setGravity(Gravity.CENTER);
v.setText("聊天界面");
v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));
fl.addView(v);
return fl;
}
}

FoundFragment如下所示:

public class FoundFragment extends Fragment {
@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container,
Bundle savedInstanceState) {
LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
FrameLayout fl = new FrameLayout(getActivity());
fl.setLayoutParams(params);
DisplayMetrics dm = getResources().getDisplayMetrics();
final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);
TextView v = new TextView(getActivity());
params.setMargins(margin, margin, margin, margin);
v.setLayoutParams(params);
v.setLayoutParams(params);
v.setGravity(Gravity.CENTER);
v.setText("发现界面");
v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));
fl.addView(v);
return fl;
}
}

ContactsFragment如下所示:

public class ContactsFragment extends Fragment {
@Override
public View onCreateView(LayoutInflater inflater, ViewGroup container,
Bundle savedInstanceState) {
LayoutParams params = new LayoutParams(LayoutParams.MATCH_PARENT, LayoutParams.MATCH_PARENT);
FrameLayout fl = new FrameLayout(getActivity());
fl.setLayoutParams(params);
DisplayMetrics dm = getResources().getDisplayMetrics();
final int margin = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 8, dm);
TextView v = new TextView(getActivity());
params.setMargins(margin, margin, margin, margin);
v.setLayoutParams(params);
v.setLayoutParams(params);
v.setGravity(Gravity.CENTER);
v.setText("通讯录界面");
v.setTextSize((int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 12, dm));
fl.addView(v);
return fl;
}
}

最后修改MainActivity中的代码,加入PagerSlidingTabStrip的配置,如下所示:

public class MainActivity extends FragmentActivity {
/**
* 聊天界面的Fragment
*/
private ChatFragment chatFragment;
/**
* 发现界面的Fragment
*/
private FoundFragment foundFragment;
/**
* 通讯录界面的Fragment
*/
private ContactsFragment contactsFragment;
/**
* PagerSlidingTabStrip的实例
*/
private PagerSlidingTabStrip tabs;
/**
* 获取当前屏幕的密度
*/
private DisplayMetrics dm;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
setOverflowShowingAlways();
dm = getResources().getDisplayMetrics();
ViewPager pager = (ViewPager) findViewById(R.id.pager);
tabs = (PagerSlidingTabStrip) findViewById(R.id.tabs);
pager.setAdapter(new MyPagerAdapter(getSupportFragmentManager()));
tabs.setViewPager(pager);
setTabsValue();
}
/**
* 对PagerSlidingTabStrip的各项属性进行赋值。
*/
private void setTabsValue() {
// 设置Tab是自动填充满屏幕的
tabs.setShouldExpand(true);
// 设置Tab的分割线是透明的
tabs.setDividerColor(Color.TRANSPARENT);
// 设置Tab底部线的高度
tabs.setUnderlineHeight((int) TypedValue.applyDimension(
TypedValue.COMPLEX_UNIT_DIP, 1, dm));
// 设置Tab Indicator的高度
tabs.setIndicatorHeight((int) TypedValue.applyDimension(
TypedValue.COMPLEX_UNIT_DIP, 4, dm));
// 设置Tab标题文字的大小
tabs.setTextSize((int) TypedValue.applyDimension(
TypedValue.COMPLEX_UNIT_SP, 16, dm));
// 设置Tab Indicator的颜色
tabs.setIndicatorColor(Color.parseColor("#45c01a"));
// 设置选中Tab文字的颜色 (这是我自定义的一个方法)
tabs.setSelectedTextColor(Color.parseColor("#45c01a"));
// 取消点击Tab时的背景色
tabs.setTabBackground(0);
}
public class MyPagerAdapter extends FragmentPagerAdapter {
public MyPagerAdapter(FragmentManager fm) {
super(fm);
}
private final String[] titles = { "聊天", "发现", "通讯录" };
@Override
public CharSequence getPageTitle(int position) {
return titles[position];
}
@Override
public int getCount() {
return titles.length;
}
@Override
public Fragment getItem(int position) {
switch (position) {
case 0:
if (chatFragment == null) {
chatFragment = new ChatFragment();
}
return chatFragment;
case 1:
if (foundFragment == null) {
foundFragment = new FoundFragment();
}
return foundFragment;
case 2:
if (contactsFragment == null) {
contactsFragment = new ContactsFragment();
}
return contactsFragment;
default:
return null;
}
}
}
......
}

配置也比较简单,可以看到,首先我们在onCreate()方法中分别获取了PagerSlidingTabStrip和ViewPager的实例,然后给ViewPager设置了一个Adapter,Adapter中存放了ChatFragment、FoundFragment和ContactsFragment这三个Fragment,这样就可以实现在聊天、发现、通讯录这三个界面之间滑动的效果了。



接着将ViewPager的实例设置到了PagerSlidingTabStrip中,然后调用setTabsValue()方法来对PagerSlidingTabStrip的细节进行配置,以实现和微信Tab一模一样的效果。每个属性的作用在代码中都有注释描述,这里我就不再解释了。其中有一点需要注意,setSelectedTextColor()这个方法是我自定义的,因为PagerSlidingTabStrip并不支持高亮显示选中Tab那一项的标题,而微信却有这个效果,因此我在这里对PagerSlidingTabStrip的源码进行了修改,如果你看的是原生的PagerSlidingTabStrip代码,将无法找到这个方法。



好了,到这里代码就全部都写完了,让我们运行一下看看效果吧,如下图所示:





恩,效果还是相当不错的,标题叫高仿微信主界面一点都不算过分吧?经过前后三篇文章的学习,我相信大家对ActionBar的技术都已经掌握的非常好了,那么我们ActionBar系列的文章也就到此结束。



好了,今天的讲解就到这里,有疑问的朋友可以在下面留言。





人已赞赏
Android文章

Android ActionBar完全解析,使用官方推荐的最佳导航栏(下)

2020-4-26 7:46:52

Android文章

Android DiskLruCache完全解析,硬盘缓存的最佳方案

2020-4-26 9:01:49

个人中心
购物车
优惠劵
今日签到
有新私信 私信列表
搜索
